Tag Tarayıcı, bir cihazın adres alanını görsel olarak keşfetmenizi ve veri noktalarını tag olarak içe aktarmanızı sağlar - manuel OID veya Node ID girişi gerekmez. OPC UA, SNMP ve MTConnect protokollerinde çalışır ve tüm işlemler edge gateway'leriniz üzerinden yönlendirilir.
Nasıl Çalışır
Her tarama işlemi aynı gateway-yönlendirmeli deseni izler:
- Tıklayın - Cihaz Profili Tags sekmesindeki tarama butonuna basın.
- Gateway seçin - Hedef cihaza ağ erişimi olan bir gateway belirleyin.
- Gateway sorgular - Cihazın adres alanını sorgular ve sonuçları geri akıtır.
- Seçin - İhtiyacınız olan veri noktalarını seçin, profilinize tag olarak eklenir.
Bu mimari, Proxus merkezi sunucunun fabrika katındaki cihazlara doğrudan erişime ihtiyaç duymaması anlamına gelir - tüm protokol iletişimini gateway yönetir.
Tarama istekleri her zaman seçilen edge gateway üzerinde çalıştırılır. Bu, merkezi sunucu ile hedef cihaz farklı ağlarda olsa bile tarayıcının çalışmasını sağlar.
Desteklenen Protokoller
OPC UA
OPC UA iki tamamlayıcı tarama eylemi sunar:
Sunucu Keşfi (Discover Servers)
Gateway'in ağını OPC UA sunucuları için tarar ve bulunan endpoint'leri, güvenlik yapılandırmalarını ve kimlik doğrulama seçeneklerini hiyerarşik bir ağaçta sunar. Bir endpoint seçildiğinde profilin bağlantı parametreleri otomatik olarak yapılandırılır.
Keşif, Aes128_Sha256_RsaOaep ve Aes256_Sha256_RsaPss dahil tüm mevcut güvenlik modlarını ve politikalarını algılar. Seçilen kombinasyon profile otomatik olarak uygulanır.

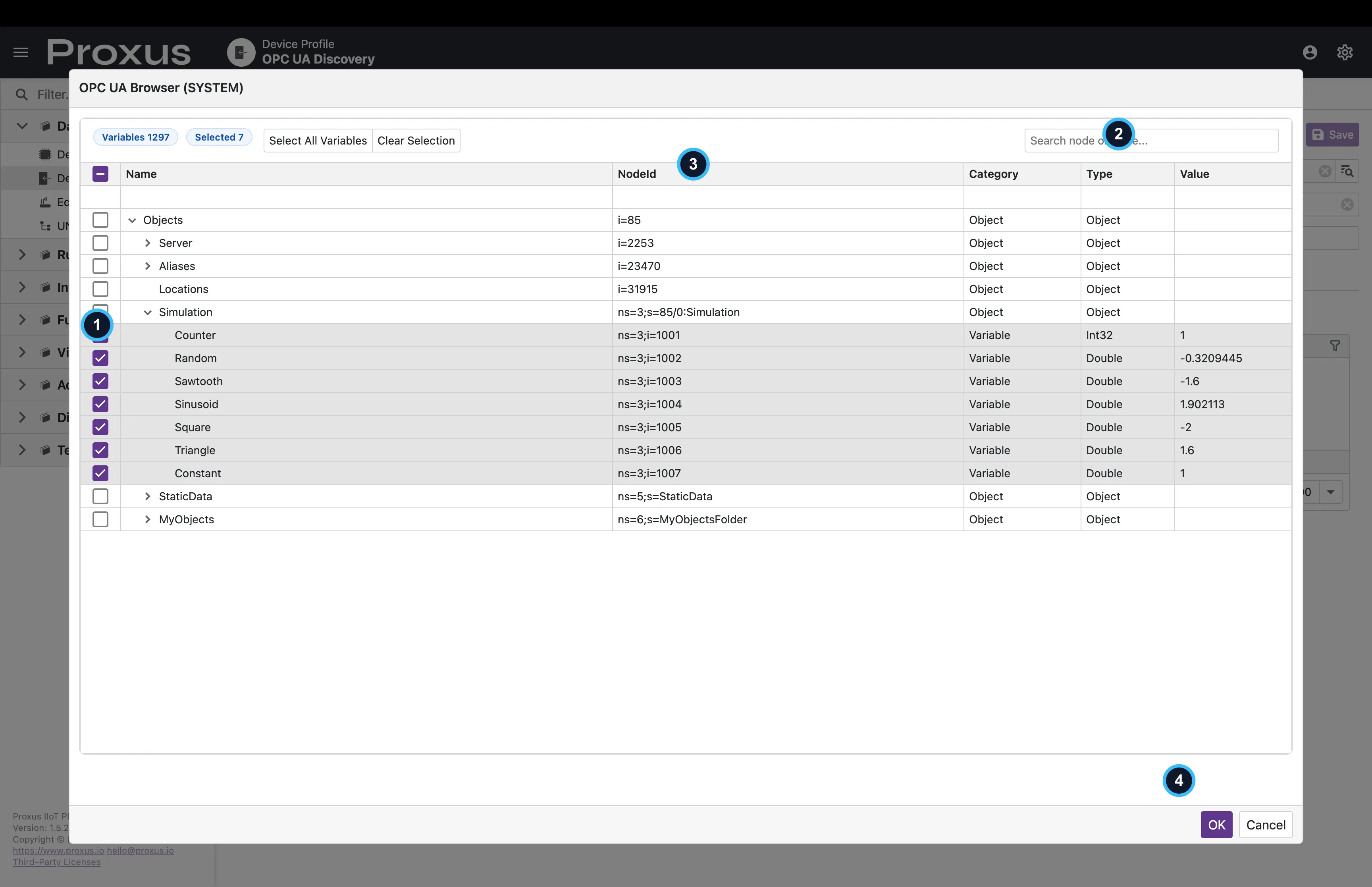

Tag Tarama (Browse Tags)
Bağlantı parametreleri yapılandırıldıktan sonra, sunucunun düğüm hiyerarşisini tarayarak değişkenleri seçin.
Tarayıcı, tam OPC UA adres alanını şu bilgilerle gösterir:
- Düğüm hiyerarşisi - Nesneler, Klasörler ve Değişkenler ağaç görünümünde
- Canlı değerler - Her değişken düğümü için anlık değer
- Metadata - Her giriş için Node ID, Kategori, Veri Tipi
- Toplu seçim - Hızlı içe aktarma için "Tüm Değişkenleri Seç"
Tam OPC UA bağlantı detayları için OPC UA Rehberi sayfasına bakın.
SNMP
SNMP tarayıcı, kök OID'den başlayarak bir SNMP walk gerçekleştirir ve keşfedilen tüm OID'leri mevcut değerleriyle listeler.
Tarayıcı şunları gösterir:
- OID ağacı - Yapılandırılmış kökten tam MIB hiyerarşisi
- Canlı değerler - Her OID için anlık değer
- Veri tipleri - SNMP tipi (Integer32, OctetString, Counter64, vb.)
SNMPv1, v2c ve v3'ü tam kimlik doğrulama ve gizlilik desteğiyle destekler. Bağlantı detayları için SNMP Rehberi sayfasına bakın.
MTConnect
MTConnect tarayıcı, makinenin veri modelini MTConnect Agent üzerinden yükler ve DataItem'ları ve Condition'ları seçim için sunar.
Tarayıcı şunları gösterir:
- Cihaz hiyerarşisi - MTConnect modelinden bileşenler ve alt bileşenler
- DataItem'lar - Sample'lar, Event'ler ve Condition'lar ile mevcut değerler
- Kategori eşlemesi - MTConnect yolundan otomatik tag adı oluşturma
Bağlantı detayları için MTConnect Rehberi sayfasına bakın.
Genel İş Akışı
Cihaz Profili Oluşturun
Data Management > Device Profiles menüsüne gidin, New butonuna tıklayın, protokolünüzü seçin ve bir ad verin.
Bağlantıyı Yapılandırın
Bağlantı parametrelerini ayarlayın - manuel olarak veya Sunucu Keşfi (OPC UA) kullanarak. Detaylar için Cihaz Profilleri sayfasına bakın.
Tag'leri Tarayın ve Seçin
Tags sekmesine geçin, Browse Tags (veya OPC UA için Discover Servers) butonuna tıklayın, bir gateway seçin ve ihtiyacınız olan veri noktalarını belirleyin.
Cihazlara Dağıtın
Profili bir veya daha fazla Cihaza bağlayın ve etkinleştirin. Gateway, seçilen tag'leri hemen sorgulamaya başlayacaktır.
Sorun Giderme
| Sorun | Neden | Çözüm |
|---|---|---|
| Gateway görünmüyor | Çevrimiçi gateway yok | Gateway'in çalıştığını ve bağlı olduğunu doğrulayın |
| Tarama boş dönüyor | Hatalı bağlantı parametreleri | Host, port ve kimlik bilgilerini kontrol edin |
| Tarama zaman aşımı | Cihaz gateway'den erişilemiyor | Gateway ve cihazın aynı ağda olduğundan emin olun |
OPC UA BadSecureChannelClosed | Sunucu istemci sertifikasına güvenmiyor | Proxus sertifikasını sunucuda güvenilir yapın (detaylar) |
| SNMP zaman aşımı | Yanlış community string veya versiyon | SNMP versiyonu ve community'nin agent yapılandırmasıyla eşleştiğini doğrulayın |
