Platform · Ortak veri modeli (UNS)
Her sinyalin anlamlı bir adresi olur.
Ham PLC adresleri, birimi, ölçeklemesi ve hangi makineye ait olduğu bilgisiyle birlikte tek bir hiyerarşiye (kuruluş, tesis, alan, hücre, ekipman modülü, cihaz, veri noktası) yerleşir. Model her tesiste aynıdır; ikinci fabrikada her şeyi baştan adlandırmanız gerekmez.
- Yapı
- Kuruluş / tesis / alan / hücre / ekipman modülü / cihaz / veri noktası
- Her sinyalde
- Değer, birim, veri tipi, veri kalitesi ve zaman damgası
- Tekrar kullanım
- Aynı tip makinelerin her tesiste paylaştığı cihaz profilleriyle
- Kimler kullanır
- Panolar, entegrasyonlar, raporlar ve yapay zekâ erişimi; hepsi aynı tanımı okur
Her sinyale bir adres
Tesis, tek bir ağaç.
Her sinyal onu üreten makinenin altında durur; her tesiste aynı düzenle.
- Kuruluş Meridian
- Tesis Lyon Foods Plant
- Alan Processing
- Hücre Dough
- Cihaz MFB_LYS_MIXER_2
- Veri noktası MotorCurrent · 182 A Canlı değer, birim ve geçmiş
Üründe
Bulun, abone olun, neye bağlı olduğunu görün.

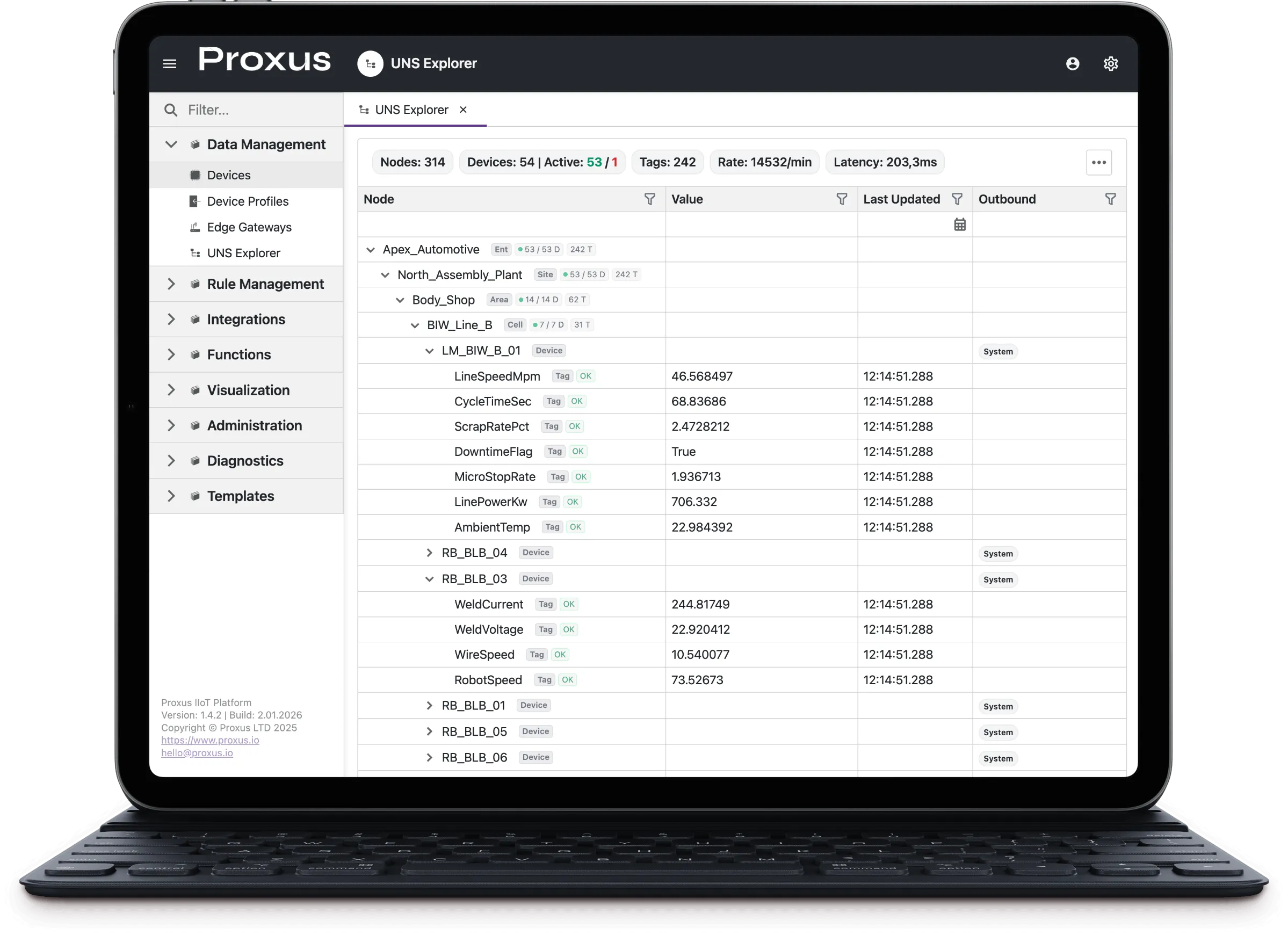

Sinyali yerinden bulun
Ağacı kuruluştan bir makineye kadar açın; her düğüm cihazlarını ve veri noktalarını, her sinyal canlı değerini gösterir.
- Her sinyalde canlı değer ve son güncelleme
- Tüm tesiste arama
# topic
v1/Meridian/Lyon_Foods_Plant/Processing/Dough/MFB_LYS_MIXER_2/telemetry/MotorCurrent
# payload
{
"ts": "2026-11-07T08:15:30.123Z",
"value": 182.4,
"dataType": "Double",
"unit": "A",
"quality": "Good",
"source": "Proxus"
} PLC’ye değil, tesise abone olun
Her Edge Gateway’in yerleşik MQTT sunucusu her değeri ağaçtaki yerinin altında yayınlar.
- Varsayılan JSON, ağ geçidi ayarıyla Sparkplug B
- Tek bir tesis: v1/Meridian/Lyon_Foods_Plant/#
Bir sinyale neyin bağlı olduğunu görün
Herhangi bir cihazı izleyin: neye dayandığını ve neyi beslediğini, değiştirmeden ya da kaldırmadan önce görün.
- Bağlı olduğu ağ geçidi, profil ve veri noktaları
- Beslediği geçmiş veri deposu, kurallar ve hedefler
Görseller gerçek Proxus ekranlarından alındı; gösterilen makine verileri simülasyondur.
Tesisinizi tek bir ağaç olarak görmek ister misiniz? Veri ağacınızı planlayalım
Teknik ayrıntılar Çözdüğü sorunlar, tüm yetenekler ve protokol tablosunun tamamı
Hangi sorunu çözer
Bu yetenek olmadığında ekiplerin karşılaştığı sorunlar.
-
DB1.DBD0’ın çevrim süresi olduğunu adresinden anlayamazsınız
Hangi adresin ne olduğu bir Excel dosyasında ya da tek bir mühendisin aklında durur. Her yeni rapor aynı araştırmayla başlar.
-
Her tesis başka türlü adlandırır
İki fabrika, iki ayrı adlandırma düzeni demektir. Grup düzeyinde her karşılaştırma önce bir eşleştirme işine dönüşür.
-
Herkesin kabul ettiği tek kaynak yok
Aynı değerin üç sistemde üç farklı hâli olunca toplantı, kimin rakamının doğru olduğunu tartışmakla geçer.
Neler sunar
Hepsi ürünün içinde, sonradan eklenen bir parça yok.
-
Tesise göre kurulan hiyerarşi
Kablolamayı değil, tesisin kendisini yansıtan, ISA-95 uyumlu bir yapı.
-
Gezinme ve arama
Veri ağacında her düğümün canlı değerini ve son güncellemesini görerek gezinirsiniz. Veri kalitesi ve veri hedefleri ayrıntı panelinde yer alır.
-
Cihaz profilleri
Bir makine tipini (protokol, bağlantı ayarları, veri noktaları) bir kez tanımlarsınız; profili kullanan her cihaz bu tanımı devralır. Yeni hatlar modeli sıfırdan kurmaz, profilden alır.
-
Adresten sinyale
Ölçekleme, birim ve veri tipi veri toplanırken uygulanır. Veriyi kullanan sistemlerin tahmin yürütmesine gerek kalmaz.
-
Yola göre yetki
Erişim veri ağacındaki yola göre açılır ya da kapatılır. Bir tedarikçi ya da ekip yalnızca görmesi gereken dalı görür.
-
Tek tanım, çok kullanıcı
Panolar, entegrasyonlar ve yapay zekâ erişimi ayrı kopyalarla değil, aynı sinyalle çalışır.
Sahada karşılığı
Bu yetenekler bir araya geldiğinde günlük işte neler değişir.
- Her sinyale, her tesiste aynı anlama gelen tek bir adres verin
- Her yeni rapor ya da entegrasyonda "bu adres neydi" araştırmasına son verin
- Yeni tesisi adlandırma tartışmasıyla değil, hazır bir modelle devreye alın
- Erişimi veritabanı parolasıyla değil, veri ağacındaki dala göre verin
Ayrıntılar
Konu (topic) yapısı
Her Edge Gateway’in yerleşik MQTT sunucusu veri ağacını her değer için bir konu olarak yayınlar; yetkili her abone veriyi tesis düzeninde okur.
MQTT ve UNS konuları- Konu
- v1/<kuruluş>/<tesis>/<alan>/<proses hücresi>/<ekipman modülü>/<cihaz>/telemetry/<veri noktası>
- Tek tesis
- v1/Meridian/Lyon_Foods_Plant/#
- Veri biçimi
- Varsayılan JSON; Sparkplug B 3.0, Edge Gateway’de bir ayardır
Sahadan örnekler
Model bir kez kuruldu, her tesiste aynısı kullanılıyor.
-
İmalat
Dijital fabrikada veri yönetimi
MEXT Dijital Fabrika
Başarı hikâyesini okuyun -
İmalat
SAP entegrasyonlu Edge Gateway kurulumu
Siemens
Bu kurulumu sorun -
İmalat
Oracle ERP ile entegre ortak veri modeli (UNS)
Pilenpak
Bu kurulumu sorun -
Madencilik ve enerji
Maden sahası, araç filosu ve güneş santrali tek platformda
Kaltun Madencilik
Bu kurulumu sorun
Ortak veri modeli (UNS) pratikte ne demek?
İşletmedeki her sinyalin tek ve anlamlı bir adı olduğu ortak bir adres yapısı demek: kuruluş, tesis, alan, proses hücresi, ekipman modülü, cihaz, veri noktası. Her sistem kendi adlandırmasını tutmaz. Veriyi kullanan sistemler tek tek makinelere değil, bu yapıya abone olur.
ISA-95 yapısına uyuyor mu?
Hiyerarşi ISA-95 ile uyumludur, ama buna mecbur değilsiniz; modeli siz tanımlarsınız. Çoğu tesis, ISA-95 seviyelerinin sahayı zaten anlattıkları biçimle örtüştüğünü görüyor.
Başlangıçta ne kadar modelleme işi var?
Tek bir hatla başlayın. O hattaki makine tiplerini tanımlayın; aynı tipteki ikinci makine modeli şablondan alır. Emek her makine için değil, her makine tipi için bir kez harcanır.
İkinci bir tesis eklediğimizde ne olur?
Aynı model ve şablonlar kullanılır. Modellemenin asıl amacı da budur: ikinci fabrikada her şeyi baştan adlandırmak, grup düzeyinde karşılaştırma için de eşleştirme tabloları hazırlamak gerekmemeli.
Veri ağacının hangi bölümünü kimin göreceğini sınırlayabilir miyiz?
Evet. Yetkiler veri ağacındaki yola göre verilir. Bir yükleniciye, tedarikçiye ya da belirli bir ekibe yalnızca tek bir dal açılabilir.
