Proxus, tarayıcınızda çalışan tam özellikli bir Pano Tasarımcısı (Dashboard Designer) içerir. Doğrudan sistemin veri servisine bağlanarak sayfa yenileme olmadan canlı güncellemelere olanak tanır.
Pano Oluşturma
- Visualization > Dashboards (Görselleştirme > Panolar) menüsüne gidin.
- New Dashboard (Yeni Pano) butonuna tıklayın.
- Bir düzen şablonu seçin veya boş bir sayfayla başlayın.
Widget Ekleme
Widget'ları araç kutusundan tuvale sürükleyin.
Yaygın Widget'lar
- Gauge (Gösterge): Hız veya Sıcaklık gibi tek değerler için mükemmeldir.
- Chart (Grafik): Trendler için Çizgi, Çubuk ve Alan grafikleri.
- Grid (Izgara): Ham verilerin veya alarmların tablo görünümü.
- Map (Harita): Dağıtık varlıklar için coğrafi-uzamsal görünüm.
- State Indicator (Durum Göstergesi): Boolean mantığına dayalı Görsel LED (Yeşil/Kırmızı).
Veri Bağlama

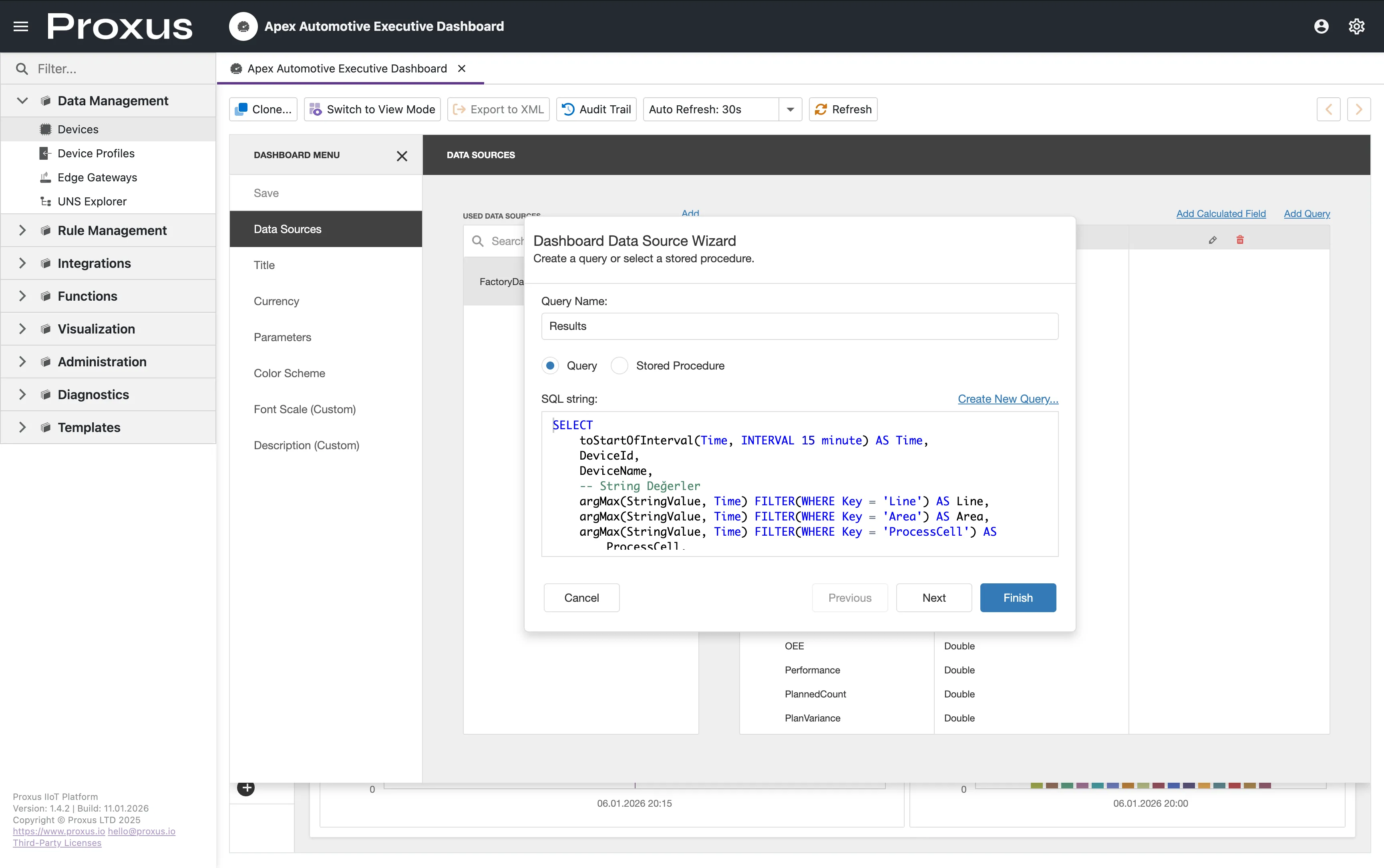

Bir widget'ı canlı hale getirmek için onu bir ClickHouse SQL sorgusuna bağlarsınız. Ham bir sorgu yazabilir veya Veri Sorgu Stüdyosundan kaydedilmiş bir sorgu seçebilirsiniz. Sonuçlar, widget'ların (grafikler, ızgaralar, göstergeler) tüketebileceği bir veri kümesi olarak döndürülür.
Widget Seçin
Özellikler panelini açmak için widget'a (örneğin bir Göstergeye) tıklayın.
Sorgu Kaynağını Seçin
- Yeni SQL Sorgusu: Doğrudan bir ClickHouse SQL sorgusu yazın.
- Kayıtlı Sorgu: Veri Sorgu Stüdyosu'nda oluşturulan bir sorguyu yeniden kullanın.
- Hesaplanmış Alan: Türetilmiş sütunlar ekleyin (örneğin,
oee = good_units / total_units).
Görünümü Yapılandırın
Min/maks limitleri, renk aralıklarını (örneğin, > 100 ise kırmızı) ve etiketleri ayarlayın.
XML İçe/Dışa Aktarma
Panolar XML tanımları olarak saklanır. Bir panoyu farklı Proxus ortamları (örneğin, Geliştirme'den Üretime) arasında paylaşmak için dışa aktarabilirsiniz.
Pano motoru akıllı bir önbellekleme katmanı kullanır. Her yenileme için veritabanına gitmez; bunun yerine, Çekirdekten gelen gerçek zamanlı olay akışına abone olur.
Yardıma mı İhtiyacınız Var?
Widget'ların veri göstermemesi veya performans sorunları mı yaşıyorsunuz? Widget'lar "Veri Yok" Gösteriyor veya Pano Yavaş bölümlerine bakın.
