Başvuru · Mühendisler için

Cihaz profilleri

Cihaz profili, bir makine türünün protokolünü, bağlantı ayarlarını ve veri noktası listesini tutar. Aynı profili birçok cihaz kullanabilir.

Cihaz profili, bir makine türüyle nasıl haberleşileceğini tanımlar: protokol, bağlantı ayarları ve okunacak veri noktalarının listesi. Her cihaz bir profil kullanır ve adresi gibi yalnızca kendine ait bilgileri ekler. Birbirinin aynısı on paketleme makinesi tek bir profili kullanabilir. Profile bir veri noktası eklendiğinde bu veri noktası on makinenin hepsinden okunur.

Cihaz eklerken Yeni bir profil seçeneğini seçerseniz kurulum sihirbazı profili kendisi oluşturur. Tüm profilleri görmek, değiştirmek ya da başka merkez sunucularla paylaşmak için Bağlantılar > Cihaz profilleri ekranını açın.

Liste

Sütun	Ne gösterir
Profil	Profilin adı.
Protokol	Edge Gateway'in, bu profili kullanan cihazları okurken kullandığı protokol.
Veri noktaları	Profildeki veri noktası sayısı.
Cihazlar	Profili kullanan cihaz sayısı.
Açıklama	Profil için yazdığınız not.

Demo verilerinde birçok protokol için örnek profil bulunur. Yeni bir profile başlamak için bunlardan birini Kopyala... ile kopyalayın.

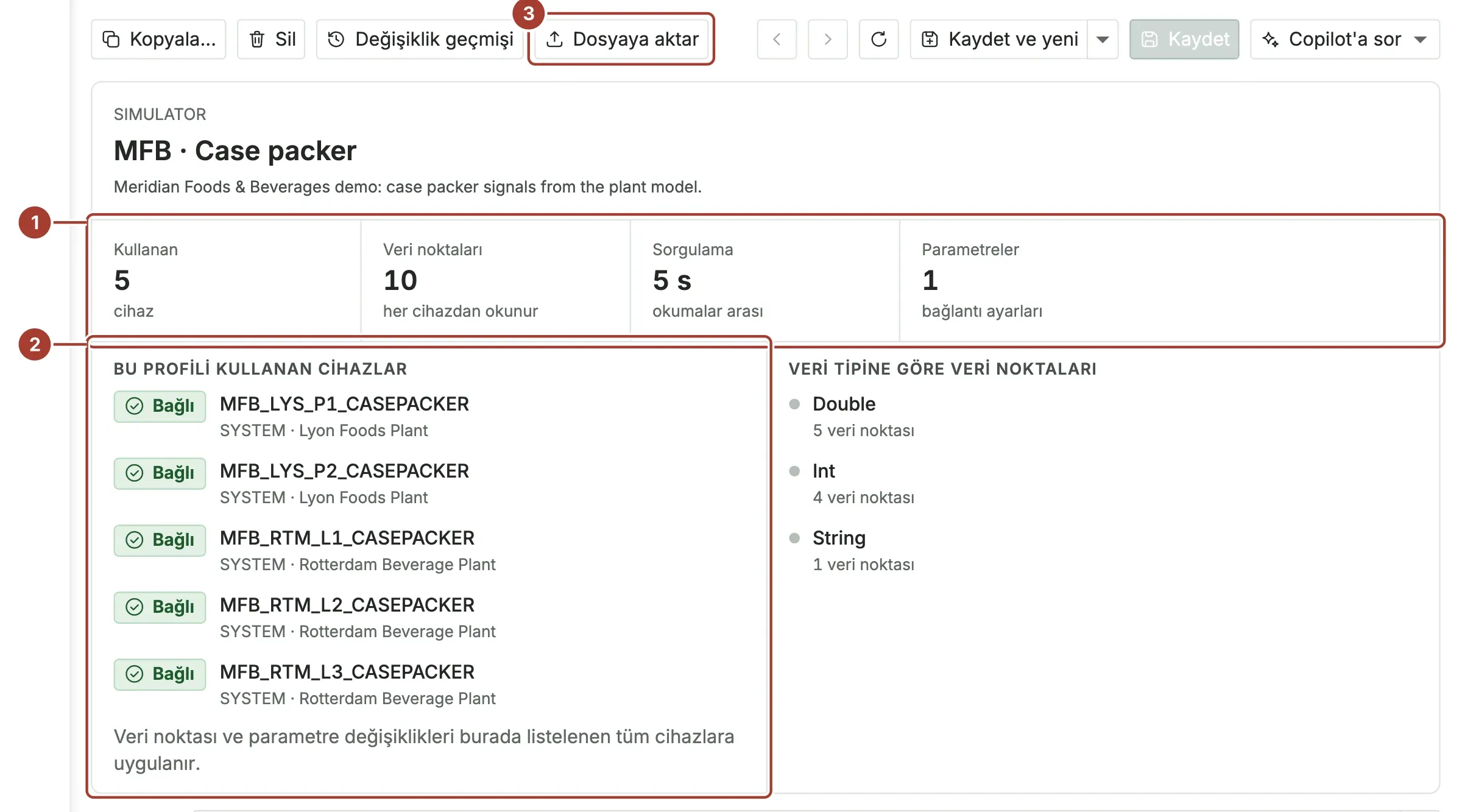

Profil sayfası

Kullanan, Veri noktaları, Sorgulama (bir cihazın iki okuması arasındaki süre) ve Parametreler (bağlantı ayarı sayısı).
Bu profili kullanan cihazlar: her cihazın durumu, Edge Gateway'i ve tesisi. Veri noktalarında ve bağlantı parametrelerinde yapılan her değişiklik bu listedeki tüm cihazlara uygulanır.
Dosyaya aktar: profili, bağlantı ayarları ve veri noktalarıyla birlikte dosyaya kaydeder. Bu dosya başka bir merkez sunucuya alınabilir. Ayrıntılar için Profilleri merkez sunucular arasında paylaşın bölümüne bakın.

Özetin altında profilin alanları yer alır:

Alan	Açıklama
Protokol	Profilin protokolü. Zorunludur.
Profil adı	Benzersiz bir ad. Zorunludur.
Açıklama	İsteğe bağlıdır.

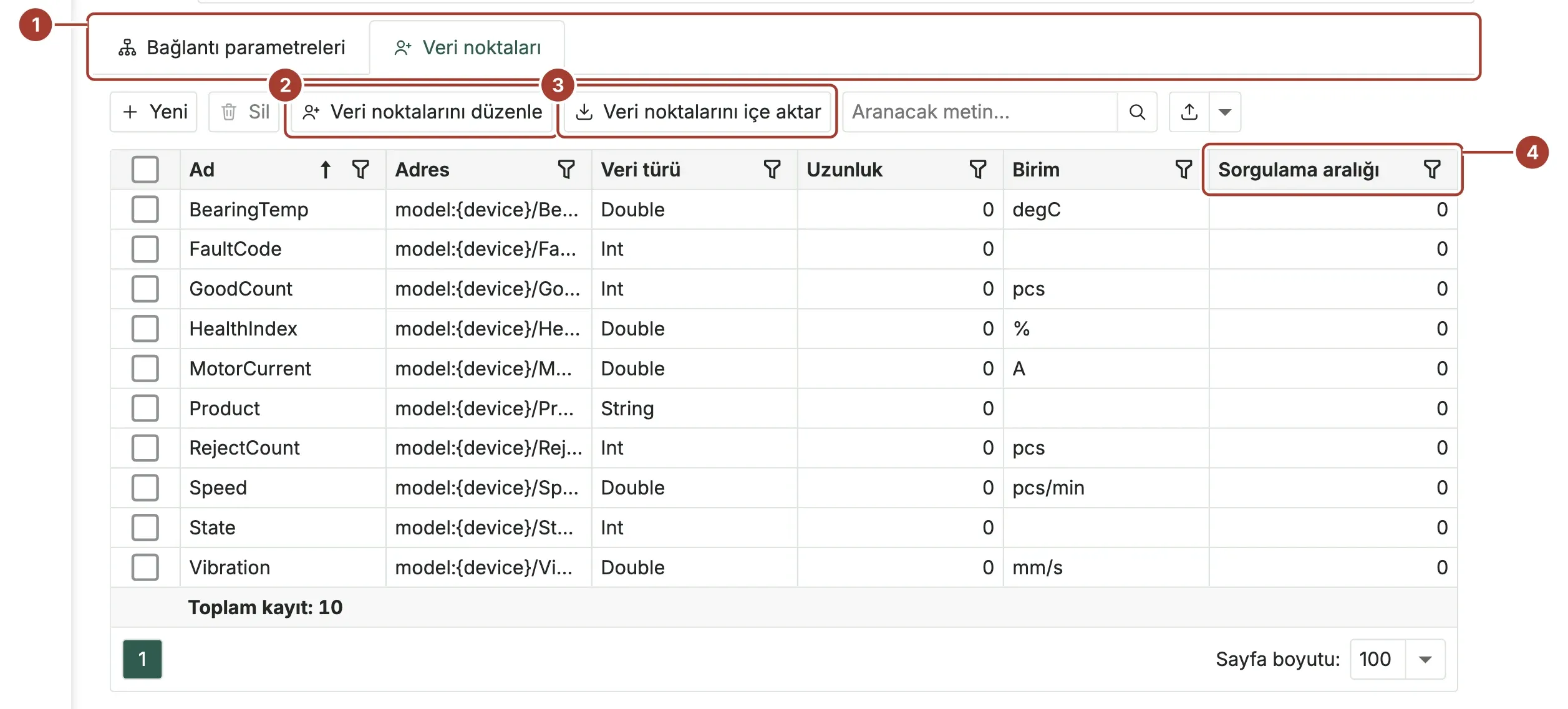

Bağlantı parametreleri ve veri noktaları

İki sekme vardır: Bağlantı parametreleri ve Veri noktaları.
Veri noktalarını düzenle, Veri noktası düzenleyici penceresini açar. Bu pencerede veri noktalarını bir tablo üzerinde ekler ve değiştirirsiniz.
Veri noktalarını içe aktar, veri noktalarını yapıştırılan metinden ya da PLC veri noktası tablosu biçimindeki bir CSV dosyasından okur. Hangilerinin ekleneceğini siz seçersiniz. Adresi profilde zaten bulunan veri noktaları yinelenen olarak işaretlenir.
Veri noktasının Sorgulama aralığı. 0 değeri, veri noktasının profilin sorgulama aralığıyla okunacağını gösterir.

Bağlantı parametreleri sekmesi, Anahtar ve Değer çiftlerinden oluşan bir listedir. Adres, port ve protokole özgü ayarlar burada tutulur. Hangi anahtarların bulunacağı protokole göre değişir. Parola ya da anahtar içeren değerler maskelenir. PollingInterval anahtarı iki okuma arasındaki süreyi milisaniye cinsinden belirler.

Veri noktaları sekmesinde okunacak her değer için bir satır bulunur:

Sütun	Açıklama
Ad	Veri noktasının adı. Değer, Proxus'un her yerinde bu adla görünür: trendlerde, alarm kurallarında ve ortak veri modelinde (UNS).
Adres	Değerin cihazdaki yeri. Yazımı protokole göre değişir. Örneğin Modbus holding register için `x=3;0`, OPC UA düğümü için `ns=2;s=Line1.Speed`.
Veri türü	Bool, Short, UShort, Int, UInt, Long, ULong, Float, Double, String, Bytes ya da DateTime.
Uzunluk	String ve Bytes türlerinde bayt cinsinden uzunluk.
Birim	`°C` ya da `rpm` gibi mühendislik birimi. Listeden seçebilir ya da kendiniz yazabilirsiniz.
Sorgulama aralığı	Bu veri noktasının hangi sıklıkla okunacağı, milisaniye cinsinden. `0` girilirse profilin aralığı kullanılır.

Simulator profillerinde her veri noktasının bir de Oluşturma türü vardır. Bu alan, benzetim değerinin nasıl değişeceğini belirler.

OPC UA profillerinde Veri noktaları araç çubuğunda Sunucuları keşfet ve Veri noktalarına göz at düğmeleri de bulunur. İkisi de OPC UA bağlantı sihirbazını açar. Ayrıntılar için OPC UA sayfasına bakın.

Cihazların kullandığı bir profili değiştirin

Cihazların kullandığı bir profili kaydederken protokol, bir bağlantı parametresi ya da bir veri noktası değişiyorsa Proxus önce Bu profili kaydetmeden önce penceresini açar. Bu pencerede şunlar listelenir:

değişikliğin, kaydedildiği anda kaç cihaza uygulanacağı;
her değişiklik tek tek, örneğin kaldırılan ya da adı değişen bir veri noktası;
kaldırılan ya da adı değişen bir veri noktasını okuyan alarm kuralları, işlem akışları ve kayıtlı eğilim görünümleri, adlarıyla birlikte.

Onay kutusunu işaretleyip Değişikliği kaydet düğmesini seçin. Kaydetmekten vazgeçmek için İptal düğmesini seçin.

Profilleri merkez sunucular arasında paylaşın

Dosyaya aktar, profilleri bağlantı ayarları ve veri noktalarıyla birlikte bir JSON dosyasına kaydeder. Bu düğmeyi listede, önce profilleri seçerek ya da bir profil sayfasında kullanabilirsiniz. Parolalar dosyaya yazılmaz.
Dosyadan al (listede), böyle bir dosyadaki profilleri ekler. Zaten var olan profiller değiştirilmez. Adı ya da adresi olmayan veri noktaları ve aynı adla tekrarlanan veri noktaları alınmaz. Alınmayanların sayısı mesajda yazar.

Sonraki adımlar

Mevcut bir profille cihaz ekleyin: profili Başlangıç altında seçin.
Cihazlar, profiller ve veri noktaları: bu parçalar birbiriyle nasıl ilişkilidir.
Protokoller: bir Edge Gateway'in okuyabildiği tüm protokoller.
