Trendde makine durumunu gösterin

Bu kılavuzu tamamladığınızda cihazın bütün trend grafiklerinde, makinenin durumunu gösteren renkli bir bant yer alır. Örneğin makine çalışırken bant yeşil, bloke olduğunda turuncu, arızadayken kırmızı olur. Aynı bant alarm sayfasında ve sunum modunda da görünür. Sunum modu bu bantla duruşları da sayar.

Başlamadan önce

• Cihazın, durumunu bir kodla bildiren bir veri noktası olmalıdır. Örneğin State veri noktasında 1 çalışıyor, 4 arıza anlamına gelebilir. Her kodun ne anlama geldiğini PLC programcısına sorun.
• Bu veri noktasının, incelediğiniz zaman aralığında değeri olmalıdır. Form yalnızca o aralıkta görülen kodları listeler.
• Kullanıcı rolünüzün cihazı değiştirme yetkisi olmalıdır. Durum bandı cihaza kaydedilir, bu yüzden tüm kullanıcılar aynı bandı görür.

Durum bandını ayarlayın

1. İzleme > Trend çalışma alanı ekranını açın.
2. Cihazlar panelinde cihazı bulun ve seçin.
3. Cihaz adının altındaki Durum bandı ayarla… seçeneğini seçin.
4. Durum veri noktası alanında, durum kodunu tutan veri noktasını seçin.
5. Bu aralıkta görülen değerler altındaki her değer için bir etiket girin ve bir renk seçin.
6. Kaydet düğmesini seçin.

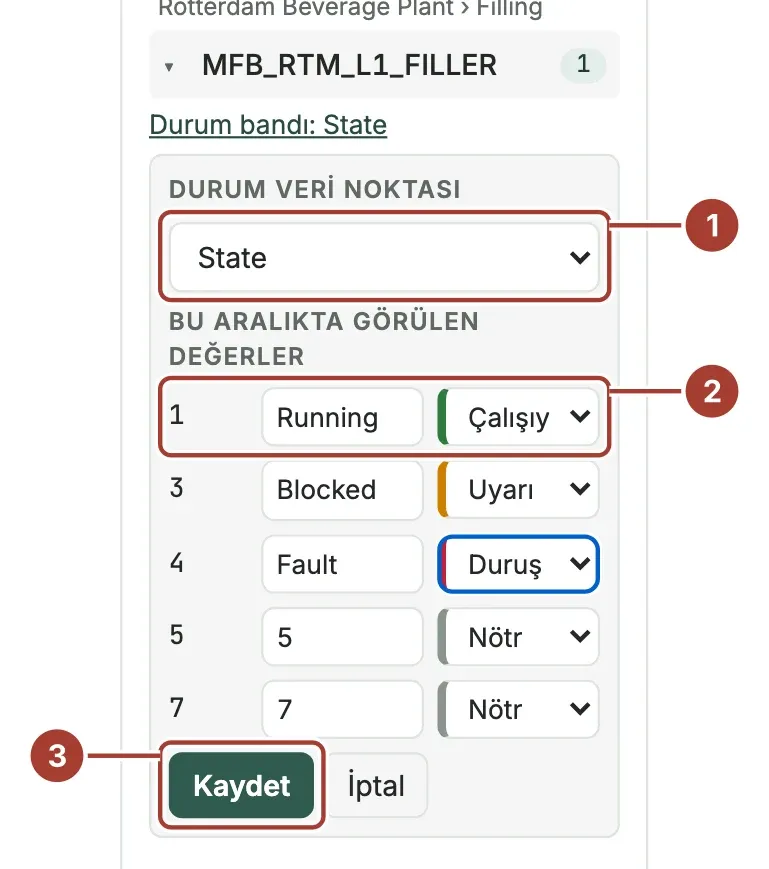

1. Durum veri noktası: Durum kodunu tutan veri noktası.
2. Etiketi ve rengiyle bir değer. Bu örnekte 1 değeri Çalışıyor / iyi rengiyle Running, 3 değeri Uyarı rengiyle Blocked, 4 değeri ise Duruş / arıza rengiyle Fault olarak etiketlenmiştir.
3. Kaydet.

Seçebileceğiniz renkler şunlardır: Çalışıyor / iyi, Uyarı, Duruş / arıza, Bilgi ve Nötr. Duruş / arıza rengini yalnızca makinenin durduğunu gösteren durumlar için kullanın. Sunum modu bu renkteki durumları duruş olarak sayar.

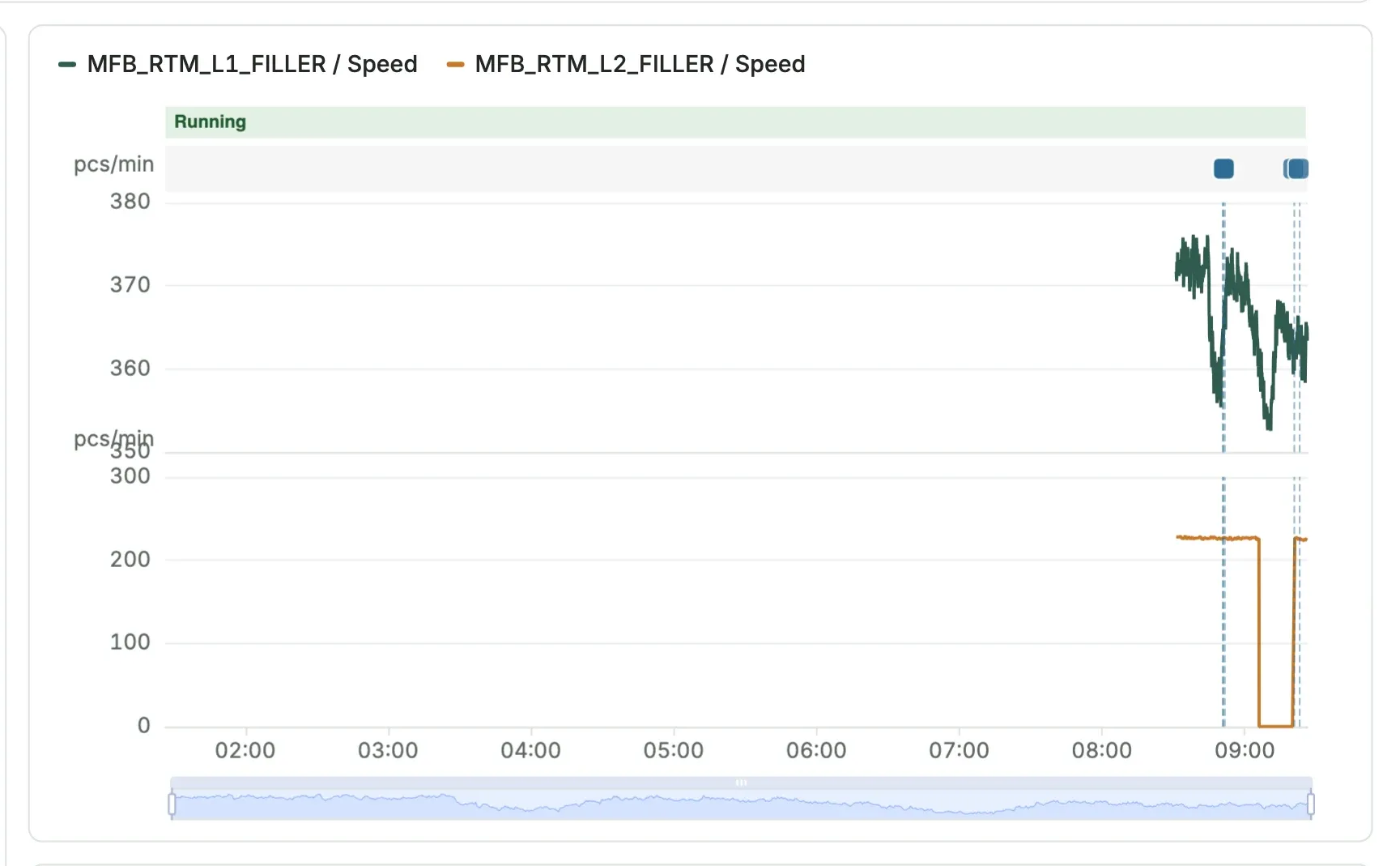

Durum bandı artık cihazın veri noktası panellerinin üstünde görünür:

Kaydederken Durum bandı kaydedilemedi hatası alırsanız rolünüzün bu cihazı değiştirme yetkisi olmayabilir.

Durum bandını değiştirin ya da kaldırın

Cihaz adının altındaki Durum bandı: … seçeneğini seçin. Etiketleri ya da renkleri değiştirip Kaydet düğmesini seçin. Bandı kaldırmak için Durum veri noktası alanında Yok'u seçip kaydedin. Veri noktası ileride yeni bir değer bildirirse bu değer, siz bir etiket verene kadar koduyla gösterilir.

Sonraki adımlar

• Trend çalışma alanı: Sunum modu ve Makine durumu katmanı.
• Alarmlar: Alarm tetiklendiği andaki makine durumu.
