Anlık durum
Anlık durum ekranında genel değerlendirme, dikkat gerektirenler listesi, genel durum, veri akışı ve son değişikliklere ait olaylar yer alır.

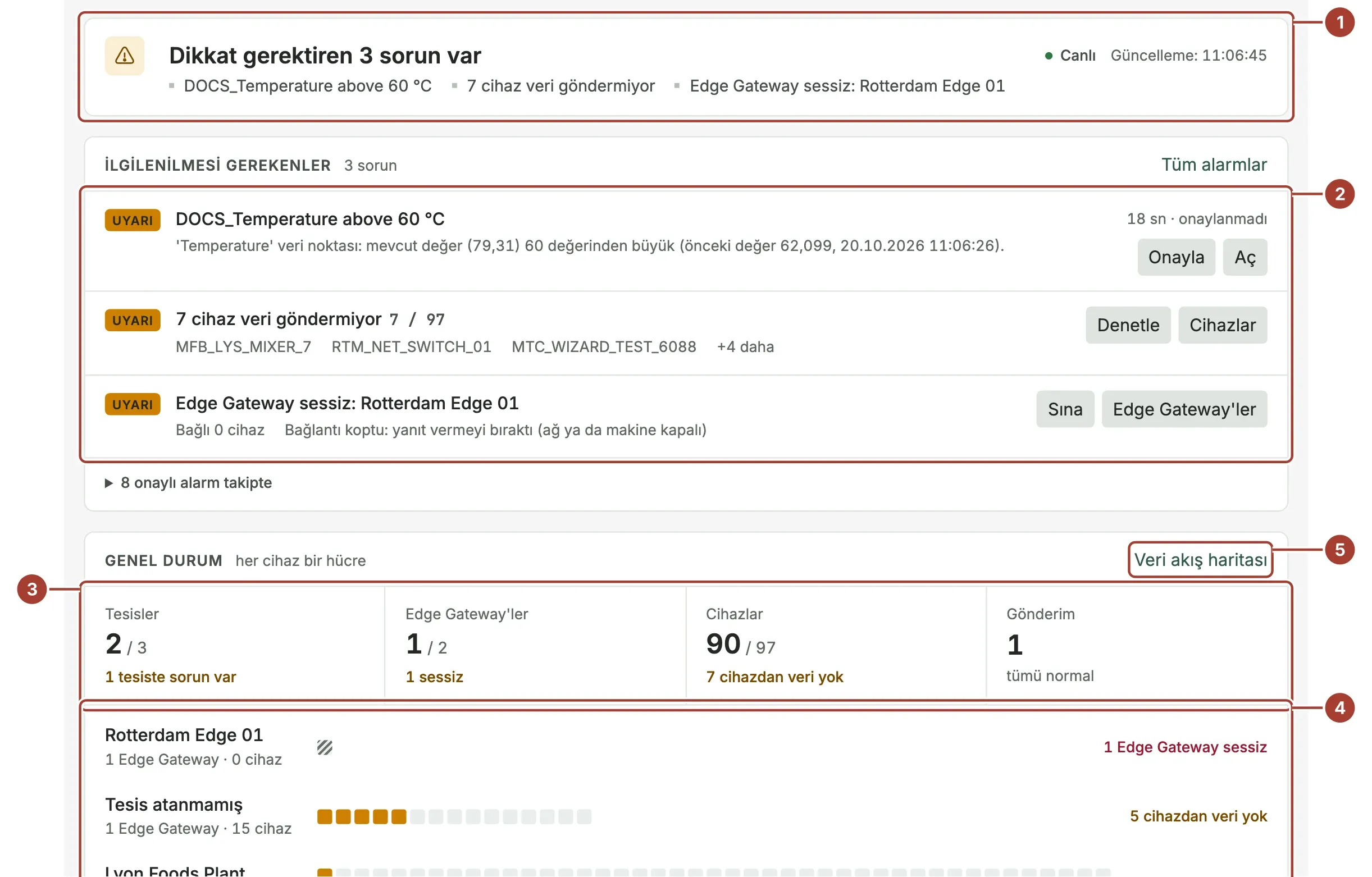

Anlık durum ekranı üç soruyu sırayla yanıtlar: Bir sorun var mı, sorun nerede ve ne yapmanız gerekiyor? Ekran, İzleme menüsünün ilk öğesidir. Sayfa kendiliğinden yenilenir. Son yenilemenin zamanını sağ üst köşedeki Canlı ve Güncelleme bilgisinden görebilirsiniz.
Sayfada her şey normalken gri görünür. Yalnızca müdahale gerektiren durumlar renklenir ve listeye girer.
- Genel değerlendirme: Merkez sunucunun durumunu tek satırda özetler. Müdahale gerektiren bir şey yoksa Tüm sistemler sınırlar içinde yazar. Varsa sorunların sayısını ve ne olduklarını gösterir.
- İlgilenilmesi gerekenler: Açık alarmlar ve sistem sorunları, en ciddisi en üstte olacak şekilde sıralanır.
- Sayılar: Tesis, Edge Gateway, cihaz ve veri hedefi sayıları. Bir sorun varsa yanında kısa bir not görünür.
- Genel durum: Her tesis bir satırda, her cihaz bir hücrede gösterilir.
- Veri akış haritası: Her Edge Gateway'den cihazlarına, oradan da veri hedeflerine uzanan tam ekran bir harita açar.
Genel değerlendirme
Müdahale gerektiren bir şey yoksa genel değerlendirme şunları yazar: veri gönderen cihaz sayısı, saniyedeki değer sayısı, gecikme, açık alarm olmadığı ve aşağıda kaç bilgi notu bulunduğu. Müdahale gerektiren durumlar varsa bunların sayısını verir ve tek tek sıralar. Satırın rengi en ciddi öğeye göre değişir: uyarıda turuncu, kritik bir sorunda kırmızı olur.
İlgilenilmesi gerekenler
Bu liste, gerçek alarmlarla merkez sunucunun kendi tespit ettiği sorunları bir arada gösterir. Kritik öğeler en üstte yer alır. Aynı önem derecesindeki öğelerde en eskisi üstte yer alır, çünkü en uzun süredir bekleyen odur. Her öğede bir önem derecesi rozeti (KRİTİK, UYARI ya da BİLGİ), bir başlık, sorunun yeri, ne kadar süre önce başladığı ve o öğeye uygun düğmeler bulunur.
| Öğe | Ne zaman görünür | Düğmeler |
|---|---|---|
| Açık alarm | Bir alarm kuralı ya da işlem akışı alarm açmıştır ve henüz kimse onaylamamıştır. Süre bilgisinin yanında onaylanmadı yazar. | Onayla alarmı üstlenir. Aç alarmı alarm sayfasında açar. |
| Edge Gateway sessiz: … | Bir Edge Gateway durum bildirmeyi bırakmıştır. Bu Edge Gateway'e bağlı cihazlar ayrıca veri göndermeyen cihaz olarak sayılmaz. | Sına sessiz Edge Gateway'lere bir test mesajı gönderir ve hangilerinin yanıt verdiğini gösterir. Edge Gateway'ler Edge Gateway listesini açar. |
| … cihaz veri göndermiyor | Etkin cihazlardan bazıları, sessiz bir Edge Gateway dışındaki bir nedenle veri göndermemektedir. Etkilenen cihazlar %5'in altındaysa öğe BİLGİ, üstündeyse uyarı düzeyindedir. | Denetle etkin veri akışı olmayan cihazları ve her birinin son hatasını listeler. Cihazlar cihaz listesini açar. |
| Hiçbir cihaz veri göndermiyor | Tanımlı cihazlar vardır, ancak hiçbiri veri göndermemektedir. | Denetle, Cihazlar |
| Kritik günlük kayıtları ya da son bir dakikada kaydedilen hatalar | Son bir dakikada en az bir kritik günlük kaydı ya da beş veya daha fazla hata oluşmuştur. | Günlükleri aç düğmesi Sistem günlükleri ekranını açar. |
| Lisans kapasitesi sınıra yakın ya da Lisans kapasitesi aşıldı | Bir Edge Gateway'in saniyede dışarı gönderdiği veri noktası sayısı lisans sınırına yaklaşmış ya da sınırı geçmiştir. Lisans sınırını aşan giden veri noktaları atılır. | Edge Gateway'ler |
| Veri gönderen cihazların veri hedefi yok | Cihazlar veri göndermektedir, ancak hiçbir cihazın veri hedefi yoktur, geçmiş veri deposu (SYSTEM INTERNAL DB) bile. Değerler canlı olarak görünür, fakat hiçbir yere iletilmez ve saklanmaz. | Veri hedefleri düğmesi veri hedeflerini açar. |
Denetle ve Sına yalnızca durumu kontrol eder. Hiçbir şeyi yeniden başlatmaz ve değiştirmez. Sonuç, sayfa yeniden açılana kadar öğenin altında kalır.
Listenin altındaki … onaylı alarm takipte bağlantısı, onaylanmış ama henüz kapatılmamış alarmları açar. Her alarmın yanında kimin ve ne zaman üstlendiği görünür. Bir alarmı açmak için alarmı seçin. Tüm alarmlar bağlantısı Alarmlar listesini açar.
Genel durum
| Sayı | Gösterdiği |
|---|---|
| Tesisler | Sorunsuz tesis sayısı ve toplam tesis sayısı. Tesis atanmamış satırı aşağıda listelenir, ancak tesis olarak sayılmaz. |
| Edge Gateway'ler | Bağlı Edge Gateway sayısı ve toplam Edge Gateway sayısı. |
| Cihazlar | Veri gönderen cihaz sayısı ve toplam cihaz sayısı. |
| Gönderim | Etkin veri hedefi sayısı. |
İlgili listeyi açmak için bir sayıyı seçin.
Sayıların altında her tesisin bir satırı vardır. Satırda tesisin Edge Gateway'leri ve cihazları, her cihaz için bir hücre ve Normal ya da 1 cihazdan veri yok gibi kısa bir durum bilgisi yer alır. Gri hücre, veri gönderen bir cihazı gösterir. Turuncu hücre veri göndermeyen bir cihazı, çizgili hücre ise sessiz bir Edge Gateway'e bağlı bir cihazı gösterir. Cihaz sayısı çok yüksek olan tesislerde hücreler yerine veri gönderen cihazların oranını gösteren bir çubuk görünür. Sekizden fazla tesis varsa panel her tesisi tek bir kutucukla gösterir ve yalnızca sorunlu tesisleri listeler.
Veri akış haritası tam ekran bir ağaç açar. Ağaçta her Edge Gateway, okuduğu cihazlar ve bu cihazların verisinin gittiği hedefler görünür. Geri dönmek için Kapat düğmesini seçin.
Veri akışı
- Toplama, İşleme ve Gönderim: Verinin geçtiği üç aşama. Toplama saniyedeki değer sayısını, gecikmeyi, veri gönderen cihaz sayısını ve kullanılan protokolleri gösterir. İşleme etkin alarm kurallarını, fonksiyonları ve açık alarmları gösterir. Gönderim en fazla beş etkin veri hedefini ve her birine kaç cihazın verisinin gittiğini listeler.
- Grafik: Bölüm başlığının yanında yazan süre boyunca (en çok son bir saat) saniyedeki değer sayısını ve gecikmeyi çizer. Kesikli çizgi, bir alarmın açıldığı anı gösterir. Grafik, ilk dakikanın verisi geldikten sonra görünür.
- Olaylar: Aşağıdaki bölüme bakın.
Olaylar
Olaylar listesi son durum değişikliklerini gösterir: açılan, onaylanan, çözülen ya da yok sayılan alarmlar, sessizleşen ya da yeniden bağlanan Edge Gateway'ler, veri göndermeyi bırakan ya da yeniden göndermeye başlayan cihazlar, lisans kapasitesindeki değişiklikler ve kısa sürede artan hatalar. Her satırda zaman, olay türü (Alarm, Bağlantı, Gönderim, Kapasite ya da Sistem) ve mesaj yer alır. Alarmlarda değişikliği yapan kişi de yazar. Günlükler bağlantısı Sistem günlükleri ekranını açar.
Sonraki adımlar
- Duran cihazı bulun: Bir uyarıdan yola çıkarak cihaza ve hatasına ulaşın.
- Alarmı onaylayın ve çözün: Alarmı üstlenin ve bir notla kapatın.
- Tesis haritası: Aynı çalışma durumu bilgisi, harita üzerinde.
